SMT加工之前的PCB板，您了解多少？PCB(Printed Circuit Board)，中文名稱為印制線路板，是電子工業的重要部件之一。幾乎每種電子產品的加工，小到電子手表、計算器，大到計算機，通訊電子設備，軍用武器系統，只要有集成電路等電子元器件，為了它們之間的電氣互連，都要使用印制板。PCB有幾種類型，以及PCB板的優點有哪些，下面由深圳電子成品組裝加工廠長科順技術員整理如下：

在較大型的電子產品研究過程中，最基本的成功因素是該產品的印制板的設計、文件編制和制造。印制板的設計和制造質量直接影響到整個產品的質量和成本，甚至導致商業競爭的成敗。

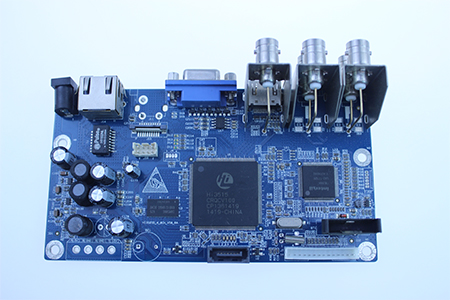

一、根據PCB電路層數分類：分為單面板、雙面板和多層板。常見的多層板一般為4層板或6層板，復雜的多層板可達幾十層。

1、單面板(Single-Sided Boards) 在最基本的PCB上，零件集中在其中一面，導線則集中在另一面上(有貼片元件時和導線為同一面，插件器件在另一面)。因為導線只出現在其中一面，所以這種PCB叫作單面板(Single-sided)。因為單面板在設計線路上有許多嚴格的限制(因為只有一面，布線間不能交叉而必須繞獨自的路徑)，所以只有早期的電路才使用這類的板子。

2、雙面板(Double-Sided Boards) 這種電路板的兩面都有布線，不過要用上兩面的導線，必須要在兩面間有適當?shù)碾娐愤B接才行。這種電路間的“橋梁”叫做導孔。導孔是在PCB上，充滿或涂上金屬的小洞，它可以與兩面的導線相連接。因為雙面板的面積比單面板大了一倍，雙面板解決了單面板中因為布線交錯的難點(可以通過孔導通到另一面)，它更適合用在比單面板更復雜的電路上。

3、多層板(Multi-Layer Boards) 為了增加可以布線的面積，多層板用上了更多單或雙面的布線板。用一塊雙面作內層、二塊單面作外層或二塊雙面作內層、二塊單面作外層的印刷線路板，通過定位系統及絕緣粘結材料交替在一起且導電圖形按設計要求進行互連的印刷線路板就成為四層、六層印刷電路板了，也稱為多層印刷線路板。板子的層數并不代表有幾層獨立的布線層，在特殊情況下會加入空層來控制板厚，通常層數都是偶數，并且包含最外側的兩層。大部分的主機板都是4到8層的結構，不過技術上理論可以做到近100層的PCB板。大型的超級計算機大多使用相當多層的主機板，不過因為這類計算機已經可以用許多普通計算機的集群代替，超多層板已經漸漸不被使用了。因為PCB中的各層都緊密的結合，一般不太容易看出實際數目，不過如果仔細觀察主機板，還是可以看出來。

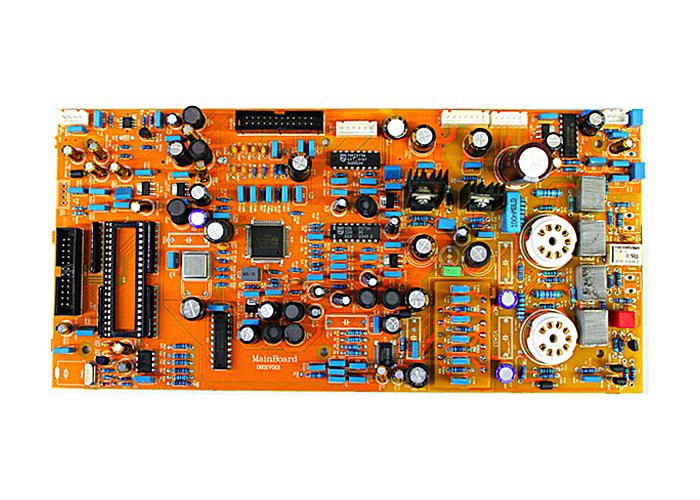

二、PCB之所以能得到越來越廣泛地應用，因為它有很多獨特優點，概栝如下：

1、可高密度化。數十年來，印制板高密度能夠隨著集成電路集成度提高和安裝技術進步而發展著。

2、高可靠性。通過一系列檢查、測試和老化試驗等可保證PCB長期(試用期，一般為20年)而可靠地工作著。

3、可設計性。對PCB各種性能(電氣、物理、化學、機械等)要求，可以通過設計標準化、規范化等來實現印制板設計，時間短、效率高。

4、可生產性。采用現代化管理，可進行標準化、規模(量)化、自動化等生產、保證產品質量一致性。

5、可測試性。建立了比較完整測試方法、測試標準、各種測試設備與儀器等來檢測并鑒定PCB產品合格性和使用壽命。

6、可組裝性。PCB產品既便于各種元件進行標準化組裝，又可以進行自動化、規?；可a(chǎn)。同時，PCB和各種元件組裝部件還可組裝形成更大部件、系統，直至整機。

7、可維護性。由于PCB產品和各種元件組裝部件是以標準化設計與規模化生產，因而，這些部件也是標準化。所以，一旦系統發生故障，可以快速、方便、靈活地進行更換，迅速恢復系統工作。當然，還可以舉例說得更多些。如使系統小型化、輕量化，信號傳輸高速化等。

三、軟硬分類

分為剛性電路板和柔性電路板、軟硬結合板。剛性PCB與柔性PCB的直觀上區別是柔性PCB是可以彎曲的。剛性PCB的常見厚度有0.2mm，0.4mm，0.6mm，0.8mm，1.0mm，1.2mm，1.6mm，2.0mm等。柔性PCB的常見厚度為0.2mm﹐要焊零件的地方會在其背后加上加厚層﹐加厚層的厚度0.2mm﹐0.4mm不等。了解這些的目的是為了結構工師設計時提供給他們一個空間參考。剛性PCB的材料常見的包括﹕酚醛紙質層壓板﹐環氧紙質層壓板﹐聚酯玻璃氈層壓板﹐環氧玻璃布層壓板﹔柔性PCB的材料常見的包括﹕聚酯薄膜﹐聚酰亞胺薄膜﹐氟化乙丙烯薄膜。

覆銅箔層壓板是制作印制電路板的基板材料。它用作支撐各種元器件，并能實現它們之間的電氣連接或電絕緣。

PCB打樣就是指印制電路板在批量生產前的試產主要應用為電子工程師在設計好電路，并完成PCB Layout之后向工廠進行小批量試產的過程即為PCB打樣。而PCB打樣的生產數量一般沒有具體界線，一般是工程師在產品設計未完成確認和完成測試之前都稱之為PCB打樣。

通過以上的學習，相信大家對PCB有了一個全面的認識。深圳市長科順科技有限公司，是貼片、插件、組裝、包裝一站式服務的企業，是PCB板做成后的SMT加工廠，為您的電子產品質量和交期確定了航路，大批量的訂單也可以完成PCB板的制做，更多SMT加工客戶案例、SMT貼片加工技巧、觀瀾PCBA加工一條龍等信息，可查看長科順網站加工中心其它產品或電話咨詢生產計劃13302922176朱經理。
